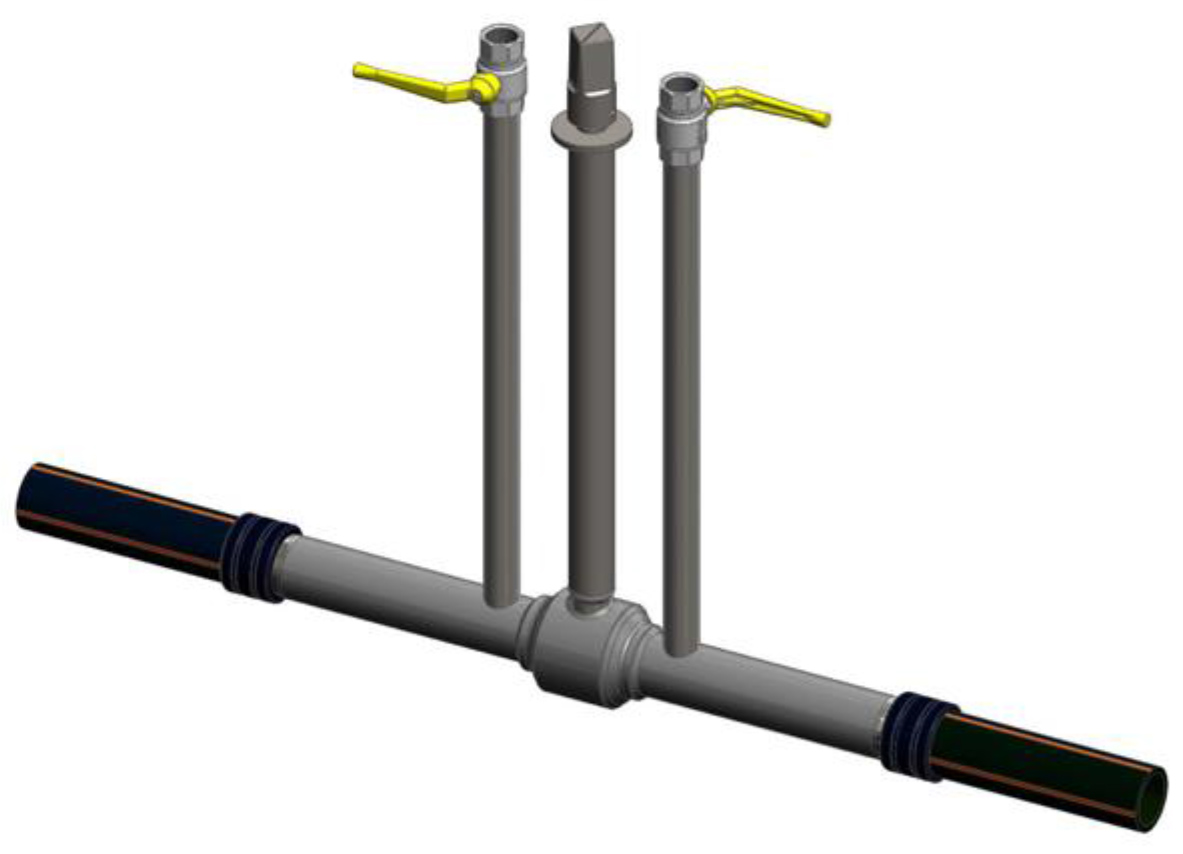

Krogelna pipa KPV-G, PREHODNI KOS JEKLO – POLIETILEN PODZEMNA VGRADNJA Z DVOSTRANSKIM IZPUSTOM PN10 DY VX PX PG0 I2
Tehnični podatki
Pretok
Polni pretok
DN63-DN225
Delovna temperatura:
-20 °C/ +60 °C
PN10
| Št. art. | DN prehodni kos |
DN krogelna pipa |
A (±20 mm) |
B | ⌀D | ⌀D1 | s | Nastavek ⌀SxP/K |
Teža (kg) |
|---|---|---|---|---|---|---|---|---|---|
|
ULEŽAJENA KROGLA
|
|||||||||
| A905478 | 63 | 50 | 1130 | 50 | 50 | 60,3 | 5,8 | 18 x 14 | 20,60 |
| A905558 | 75 | 65 | 1165 | 65 | 63,5 | 76,1 | 6,8 | 23 x 19 | 27,60 |
| A905479 | 90 | 80 | 1180 | 75 | 78 | 88,9 | 8,2 | 23 x 19 | 35,40 |
| A905431 | 125 | 100 | 1210 | 93 | 99 | 114,3 | 11,4 | 23 x 19 | 53,00 |
| A905432 | 180 | 150 | 1580 | 135 | 149 | 168,3 | 16,4 | K30 | 114,40 |
| A905482 | 225 | 200 | 1660 | 176 | 200 | 219,1 | 20,5 | K30 | 178,20 |
Opombe
Antistatična izvedba in požarno tesnilo.
DN50 do DN200 z vzmetenimi tesnili.
Na zahtevo stranke je možna izdelava krogelne pipe, primerne za uporabo do 20% vodika.
